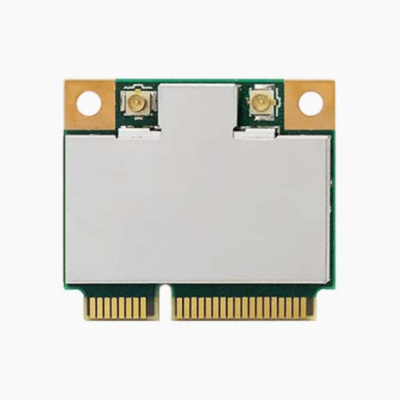

WPEQ-268AXI(BT)，首款基于 Qualcomm 的 WiFi-6 (802.11ax) mini PCIe 模塊，運行 PCIe (Wifi) 和 USB (BT)，支持 DBDC（三頻，雙并發）模式，但具有三頻能力（2.4GHz、5GHz 和 6GHz）。WPEQ-268AXI(BT) 能夠同時運行 2.4GHz 和 5GHz 或 6GHz，并支持完整的 IEEE802.11 ax/ac/a/b/g/n 協議，最高 160MHz 模式。
WPEQ-268AXI(BT) 在 MU-MIMO 模式下設計有 2 個空間流（2T2R，或 2×2）。WPEQ-268AXI(BT) 具有標準的 mini PCIe 外形尺寸，可以適應所有已預集成 mini PCIe 適配器的現有平臺，無需額外的平臺設計工作。
利用 Qualcomm WCN6856 芯片組，軟件方面的軟件方面的 WPEQ-268AXI(BT) 支持 Windows，Linux（開源）正在開發中。該模塊能夠在x86平臺和基于ARM的平臺上運行，并支持STA模式和軟AP模式*，推薦運行在應用包括：數字標牌/POS、加固型計算機/平板電腦、無風扇自動化PC和其他工業環境應用這需要高速數據傳輸。
適用應用
應用包括IPC/廣告機/OTT/IPTV/DVB/STB/DV/迷你行車記錄儀/智能投影儀Pico/VR/AR終端/POS機/車載前置/后置終端無人機/機器人/智能網關/智慧城市等電子產品。
參數特性
STANDARD |
||
| WI-FI | IEEE 802.11ax/ac/a/b/g/n | |
| Chipset | QualcommWCN6856 | |
| Host Interface | WLAN : PCIe | |
RADIO |
||
| Antenna | 2 x IPEX MHF1 connectors | |
| Operating Frequency | 802.11ax/ac/a/b/g/n ISM Band | |
| 2.412GHz~2.484GHz
5.150GHz~5.850GHz 5.925GHz~7.125GHz *Subject to local regulations |
||
MODULATIONS |
|
| 802.11b | DSSS (DBPSK, DQPSK, CCK) |
| 802.11g | OFDM (BPSK, QPSK, 16-QAM, 64-QAM) |
| 802.11n | OFDM (BPSK, QPSK, 16-QAM, 64-QAM) |
| 802.11a | OFDM (BPSK, QPSK, 16-QAM, 64-QAM) |
| 802.11ac | OFDM (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM) |
| 802.11ax | OFDM (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM，1024-QAM) |
POWER & SENSITIVITY |
||
| WiFi | Power – TX (± 2dBm) | Sensitivity – RX |
| 11b @11Mbps | 18dBm | ≤ -90dBm |
| 11g @ 54Mbps | 17.5dBm | ≤ -74dBm |
| 11gn HT20 @ MCS 7 | 16dBm | ≤ -73dBm |
| 11gn HT40 @ MCS 7 | 16dBm | ≤ -71dBm |
| 11a @ 54Mbps | 16.5dBm | ≤ -77dBm |
| 11an HT20 @ MCS 7 | 16dBm | ≤ -76dBm |
| 11an HT40 @ MCS 7 | 15.5dBm | ≤ -73dBm |
| 11ac VHT80 @ MCS 9 | 15dBm | ≤ -62dBm |
| 11ac VHT160 @ MCS 9 | 14dBm | ≤-58dBm |
| 11ax 5GHz | ||
| 11ax HE20 @ MCS 11 | 12.5dBm | ≤-64.5dBm |
| 11ax HE40 @ MCS11 | 12dBm | ≤-63.5dBm |
| 11ax HE80 @ MCS 11 | 10dBm | ≤-59dBm |
| 11ax HE160 @ MCS 11 | 10dBm | ≤-56.5dBm |
| 11ax 6GHz | ||
| 11ax HE20 @ MCS 11 | 10.5dBm | ≤-63dBm |
| 11ax HE40 @ MCS 11 | 10dBm | ≤-61dBm |
| 11ax HE80 @ MCS 11 | 9.5dBm | ≤-58dBm |
| 11ax HE160 @ MCS 11 | 8dBm | ≤-55dBm |
POWER CONSUMPTION |
||
| Continue TX | 1121mA（2G+5G）,1078.2mA（2G+6G） | |
| Continue RX | 463.7mA（2G+5G），574.1mA（2G+6G） | |
ENVIRONMENTAL |
||
| Operating Voltage | DC 3.3V | |
| Temperature Range | -40~ 75°C (Operating) | -45 ~ 90°C (Storing) |
| Humidity(Non-Condensing) | 5 ~ 90% (Operating) | 5 ~ 90% (Storing) |
SIZE |
||
| Dimension (MM) | 29.85mmx 26.65mmx 2.5mm(待定) | |
| Weight | 3.2g | |
SOFTWARE |
||
| Driver | Windows 10 | |
| Linux (Open Source) | ||
| Security | 64/128-bits WEP, WPA, WPA2, WPA3, ,802.1x | |
Miscellaneous |
||
| Warranty Period | 12 Month | |
| HS Code | 8517620050 | |
  |
 |
 |
|
| USA | EU Region | Canada |
 |
 |
||
| ROHS | REACH |
